Кран шаровый муфтовый полнопроходной
Шаровые муфтовые краны предназначены для быстрого перекрытия или открытия потока рабочей среды в трубопроводе.
Основные характеристики
Рабочая среда
вода, нефть, нефтепродукты, водные растворы солей и щелочей, цементные и буровые растворы
Герметичность затвора
класс А по ГОСТ 9544-2015
Климатическое исполнение
соответствует УХЛ1 по ГОСТ 15150-69
Коррозионная стойкость
К1, К2
Рабочее положение затвора
полностью «ОТКРЫТО» или «ЗАКРЫТО»
Резьбы могут быть
наружного и внутреннего исполнения

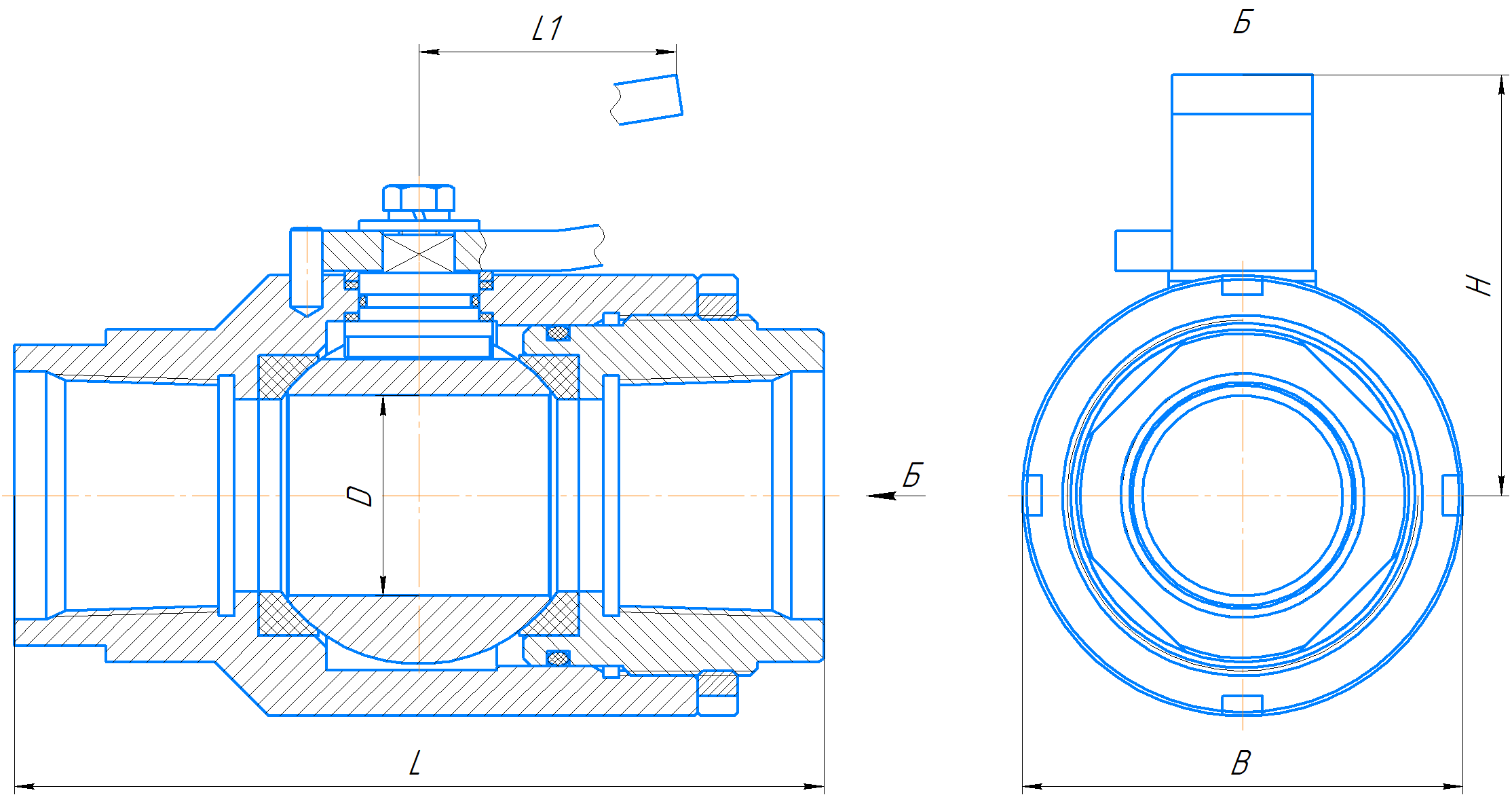

Модификации и присоединительные размеры
| Обозначение | Условный проход DN | Условное давление PN | Длина L, мм* | Диаметр корпуса D, мм | Высота Н, мм | Длина ручки L1, мм | Присоединительная резьба | ||
|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | МПа | PSI | ||||||
| КШ.НР | 40 | 1 1/2 | 14 - 40 | 2000 - 7250 | 184 | 97 | 99 | 281 | К1 1/2, G1 1/2, R1 1/2, 1 1/2" NPT, НКТ60 |
| 50 | 2 | 205 | 110 | 105 | К2, G2, R2, 2” NPT, НКТ60, НКТ73 | ||||
*Длина L указана в исполнении крана с внутренней резьбой НКТ60.
Резьбы могут быть наружного и внутреннего исполнения
